WAV-5Aシリーズ

音声再生ボード
WAVEファイル・CFカードタイプ

WAV-5Aシリーズは、音声・音源にWAVEファイル、記憶媒体にCFカードを採用した一般機器・民生機器向けの音声再生ボードです。

WAV-5Aシリーズ画像

製品スペック

WAV-5M1A

  • RoHS
  • FA

WAV-5M1A画像

特徴
  • 256MB 工業用SLC NAND FLASH搭載
  • MP3ファイルに対応
  • PCからUSB経由で音源データ書き換え
  • USBメモリを音源データ記録媒体に利用可能
  • USBメモリからの音源データ吸い上げ(PC不要)
  • 多彩な再生モードを持ちさまざまな用途に対応
  • WAV-5A1 / WAV510B互換
付属品

コネクタケーブル(電源/SP/制御)
(注)USBメモリは付属しません

外形サイズ 100Wx80Dx15H
電源電圧 DC5V・DC12~24V
再生メディア 内蔵NANDフラッシュ256MB、USBメモリ 32GB
WAVEファイル、MP3ファイル対応
音声出力 スピーカーアンプ 1W
ライン出力
接点入力 接点8ch
バイナリ制御 250CH + 減音制御 / 255CH
RS-232C制御 ※受注生産品WAV-4M2F-Rで対応
機能
  • BUSY出力
  • STOP入力
  • 減音端子
  • LINE出力
  • インターバルタイマー
  • スピーカー外部ボリューム接続
対応
WAVファイル
  • 48kHz
    (16/8Bit Mono)
  • 44.1kHz
    (16/8Bit Mono)
  • 32kHz
    (16/8Bit Mono)
  • 22.05kHz
    (16/8Bit Mono)
  • 16kHz
    (16/8Bit Mono)
  • 11.025kHz
    (16/8Bit Mono)
  • 8kHz
    (16/8Bit Mono)
対応
MP3ファイル
  • 48kHz/44.1kHz
    (16bit Mono/Stereo)
  • CBR/VBR
    128kbps ~ 320kbps

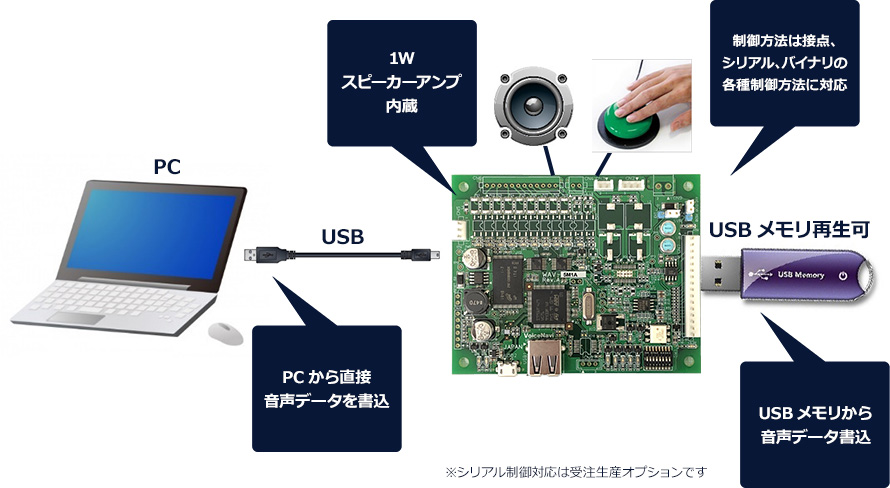

WAV-5M1A 使用イメージ

WAV-5M1A 使用イメージ

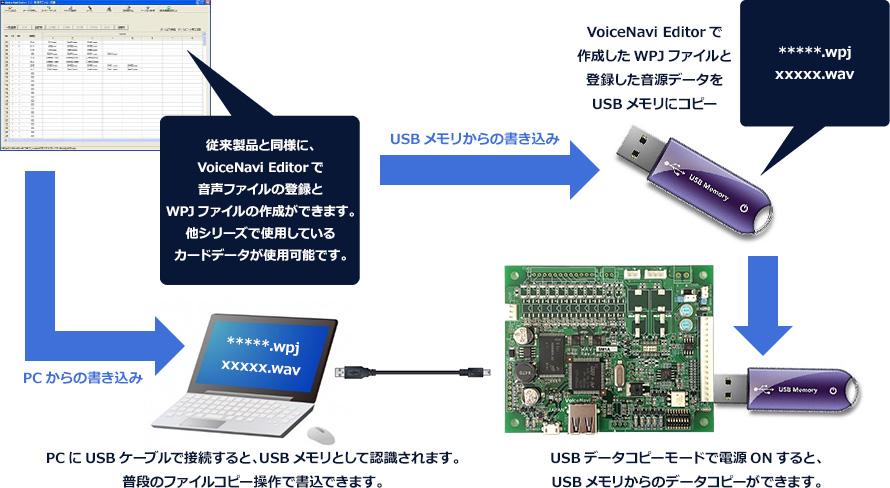

フラッシュメモリへの書き込み手順

フラッシュメモリへの書き込み手順

主な使用用途

  • 鉄道・駅・ホーム
  • 空港・ターミナル
  • 高速道路 サービスエリア・道の駅
  • ドラックストア ホームセンター スーパー・飲食店
  • 公園・遊園地 レジャー施設
  • バリアフリー ハートフル法
  • 洗車・パーキング 車検・乗降設備
